本文實錄某功率半導體製造企業SiCMOSFET產線引入同惠TH511半導體C-V特性91香蕉视频导航的完整落地過程，涵蓋原有檢測方式痛點、設備選型依據、現場部署與測試流程、應用效果數據對比，為同行業功率器件C-V測試產線建設提供可複製的實戰參考。

一、案例項目背景與所屬行業

本案例所屬行業為功率半導體製造，具體場景為碳化矽（SiC）MOSFET器件封裝產線的出廠C-V特性分選測試。

客戶為華東地區一家專業從事功率半導體器件研發與製造的企業，主要產品包括650V/1200VSiCMOSFET、IGBT單管及功率模塊，產品廣泛應用於光伏逆變器、新能源汽車電驅、工業電源等領域。隨著新能源市場需求增長，該企業SiCMOSFET產能持續擴張，月產量從早期數千顆提升至數萬顆規模，原有的測試方式逐漸成為產線瓶頸。

C-V特性測試是SiCMOSFET出廠檢驗的核心項目之一。器件的輸入電容Ciss、輸出電容Coss、反向傳輸電容Crss直接影響開關損耗、驅動特性和整機效率，是客戶（尤其是新能源汽車和光伏逆變器廠商）入廠檢驗的必檢參數。該企業原有測試方案在產能擴張後暴露出效率低、一致性差、誤判率高等問題，亟需引入專業的C-V特性測試設備進行產線升級。

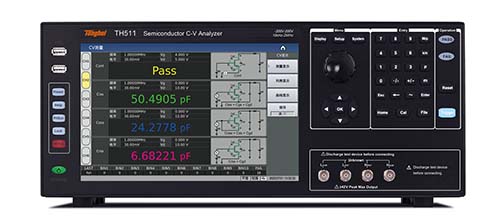

經過多輪技術交流和樣機實測驗證，該企業最終選用同惠TH511半導體C-V特性91香蕉视频导航作為產線C-V測試的核心設備，並完成了從單工位試點到多工位批量部署的完整落地過程。

二、客戶原有檢測方式及存在痛點

在引入TH511之前，該企業SiCMOSFET產線的C-V特性測試采用"通用LCR數字電橋+外接直流偏置源+手動換線"的方案，具體操作流程為：操作員將器件插入測試夾具，手動設置LCR表參數，外接偏置源加壓，測完Ciss後手動換線測Coss，再換線測Crss，三個參數全部測完後人工記錄數據並判定是否合格。

該方案在實際運行中存在以下痛點：

測試效率低，成為產線瓶頸。單顆器件完成三個參數測試需要至少3次換線、3次參數設置和3次校準，加上人工記錄和判定，單顆測試時間約3~5分鍾。按每天8小時計算，單工位日產能僅約100~160顆，遠不能滿足數萬顆月產的分選需求，產線經常因測試工位積壓而停線等待。

數據一致性差，分選標準不穩定。每次手動換線都會引入接觸電阻和寄生電容的變化，不同操作員的接線手法、按壓力度不同，導致同一顆器件反複測試的數據偏差較大。Coss和Crss在pF量級，對接觸變化尤為敏感，經常出現同一顆器件第一次測合格、第二次測不合格的情況，分選判定缺乏穩定依據，質量部門和生產部門經常因數據爭議產生摩擦。

誤判率高，不良品流出風險大。手動換線過程中如果接線不到位、夾具接觸不良，儀器可能將開路或接觸不良的狀態誤判為電容值，導致不良品被誤判為合格流出。此外，已擊穿損壞的器件在C-V測試中可能表現為雜散電容，人工難以分辨，增加了客訴和退貨風險。

設備維護複雜，停機時間長。LCR表、外接偏置源、測試線纜、夾具多台設備拚接，接線複雜，校準麻煩。一台設備故障或偏置源異常，整個測試工位停擺。高壓測試中偶爾出現器件擊穿，大電流反衝曾導致LCR表輸入級損壞，維修周期長達2~3周，期間產線測試能力進一步下降。

數據追溯困難，無法滿足客戶審核要求。人工記錄數據容易出錯且無法自動存檔，當客戶要求提供批次測試數據追溯時，需要從紙質記錄中手工整理，效率極低。隨著汽車電子客戶對IATF16949質量體係審核要求的提高，人工記錄方式已無法滿足數據可追溯的合規要求。

三、選用同惠TH511半導體C-V特性91香蕉视频导航的適配依據

針對上述痛點，該企業對市場上的C-V測試方案進行了係統性調研和對比，最終選用同惠TH511半導體C-V特性91香蕉视频导航，主要適配依據如下：

四參數同步測量，解決效率瓶頸。TH511一次接線即可同步完成Ciss、Coss、Crss、Rg四個參數的測量，內部矩陣開關自動切換端子連接邏輯，無需人工換線。單顆器件測試時間從原來的3~5分鍾壓縮到秒級，從根本上解決了產線測試效率瓶頸。

200V偏置覆蓋被測器件低壓段測試需求。該企業主力產品為650VSiCMOSFET，出廠分選主要關注0~200V區間的C-V特性（該區間電容變化最顯著，是分選判定的關鍵區間）。TH511的VDS漏極偏置達±200V，VGS柵極偏置達±40V，完全覆蓋出廠分選的偏置需求。對於需要全電壓範圍曲線分析的研發場景，同係列還有TH512（±1500V）和TH513（±3000V）可選，企業後續研發線升級也有同係列產品支撐。

CrssPlus算法，解決高頻小電容負值問題。該企業SiCMOSFET的Crss在1MHz測試條件下僅幾pF，原有LCR表在高頻下經常出現Crss負值，導致數據無效。TH511搭載同惠獨有的CrssPlus算法模式，在1MHz高頻和產線長線纜條件下仍能輸出正確的Crss正值，數據可用性顯著提升。

接觸檢查+通斷測試，降低誤判率。TH511采用四端測量法，每個腳位兩根線，任意一根斷裂或接觸不良都能實時檢測並提示，儀器自動停止測試，避免接觸不良導致的誤判。同時配備快速通斷測試（OP_SH），在C-V測試前先判斷器件是否已擊穿損壞，提前剔除損壞件，避免將雜散電容誤判為合格參數。

2~6通道靈活擴展，適配產能彈性。TH511標配2通道，可擴展至4或6通道，支持多顆器件並行測試。企業初期試點采用2通道配置，驗證效果後擴展至6通道，單工位測試能力進一步提升。通道擴展無需更換主機，保護了初期投資。

豐富接口支持自動化集成。TH511標配HANDLER接口用於分選信號輸出，支持RS232、RS485、GPIB、LAN、USB等多種通信接口，可選SCPI和MODBUS協議，方便與機械手、PLC和MES係統對接，實現測試數據自動上傳和追溯。

本地化服務與成本優勢。同惠電子為國內上市企業（股票代碼920509），總部在常州，技術支持和售後服務響應快，備件供應周期短，整體采購和維護成本相比進口設備更可控。企業在樣機測試階段獲得了同惠技術團隊的現場支持和測試方案協助，堅定了采購信心。

四、現場設備部署與測試流程

4.1設備部署

該企業采用分階段部署方式：

第一階段（試點驗證）：采購1台TH5112通道配置，部署在產線質檢工位，由同惠技術人員現場完成安裝調試，包括開路/短路/負載校準、測試參數配置、分選上下限設置。企業質量部門使用典型批次SiCMOSFET進行為期2周的對比驗證，確認TH511測試數據與原有方案及第三方實驗室數據的一致性。

第二階段（產線推廣）：驗證通過後，追加采購多台TH511並擴展至6通道配置，部署到SiCMOSFET封裝產線的多個測試工位。每台TH511配套TH26063B/C測試夾具和TH26063G2米延長線（內置校準），通過HANDLER接口對接產線分選信號，通過LAN接口對接MES係統。

第三階段（自動化升級）：在部分高產能工位，TH511配合機械手自動上下料係統，實現器件自動插入夾具、自動測試、自動分選的全流程自動化。2米延長線內置校準保證了長線纜連接下的測試精度。

4.2測試流程

TH511部署後的標準化測試流程如下：

器件上料：操作員或機械手將SiCMOSFET插入TH26063測試夾具，確保G/D/S三腳對應連接。

觸發啟動：按下觸發鍵或由機械手發送外部觸發信號，TH511啟動測試流程。

接觸檢查（Cont）：儀器首先執行四端接觸檢查，確認G/D/S三腳接觸良好。若檢測到接觸不良，儀器顯示接觸不良提示並停止測試，等待操作員處理。

通斷測試（OP_SH）：接觸檢查通過後，儀器執行快速通斷測試，判斷器件是否已擊穿損壞。若器件損壞，直接判定為FAIL並輸出分選信號。

四參數同步測量：通斷測試通過後，TH511內部矩陣開關自動切換，依次完成Ciss、Coss、Crss、Rg四個參數的測量，測試條件為1MHz、30mVrms測試電平、VGS=0V、VDS=指定偏置電壓（如25V或50V）。

分選判定：儀器根據預設的各參數上下限自動判定，合格顯示PASS，不合格顯示對應FAIL檔號（BIN1~BIN10）。10.1英寸大屏同屏顯示四個參數數值、等效電路圖和分選結果。

信號輸出與數據上傳：分選結果通過HANDLER接口輸出至產線分選機構（如機械手分揀或氣動推杆），測試數據通過LAN接口實時上傳至MES係統，包含器件序列號、測試時間、四個參數數值、分選結果等信息，實現數據自動存檔和追溯。

下一件測試：操作員或機械手更換器件，觸發下一次測試。

五、應用效果、檢測效率與數據提升

TH511部署運行6個月後，該企業對應用效果進行了係統性評估，關鍵指標對比如下：

核心改善總結：

測試效率質變。四參數同步測量+6通道並行+自動化上下料，單工位日產能從百顆級躍升至萬顆級，徹底消除了測試工位對產線的瓶頸製約，企業SiCMOSFET月產能提升後測試環節不再積壓。

數據質量提升。一次接線內部自動切換消除了多次換線引入的接觸誤差，同一器件重複測試偏差從5%~15%降至2%以內，分選標準穩定可靠，質量部門和生產部門的數據爭議基本消除。CrssPlus算法確保了1MHz高頻下Crss數據的有效性，不再出現負值無效數據。

誤判風險降低。四端接觸檢查將接觸不良誤判率從3%~5%降至0.1%以下，OP_SH通斷測試徹底消除了擊穿損壞件被誤判為合格流出的風險，客戶客訴和退貨率下降。

合規能力增強。測試數據通過LAN自動上傳MES係統，與器件序列號關聯存檔，實現全批次數據可追溯，順利通過汽車電子客戶的IATF16949質量體係審核，客戶審核時數據提供時間從數小時縮短至分鍾級。

運維成本下降。一體化集成減少了設備數量和接線複雜度，高壓擊穿保護電路避免了器件擊穿對儀器的損壞，設備故障停機率和維修成本顯著下降。同惠本地化技術支持響應及時，日常使用中的問題可通過遠程協助快速解決。

六、同行業項目複製參考價值

本案例的落地經驗對同行業功率半導體製造企業具有以下參考價值：

選型參考：對於650V及以下中低壓SiCMOSFET、功率MOSFET、IGBT單管的出廠分選，TH511的±200V偏置完全覆蓋測試需求，無需為用不到的高壓檔位支付額外成本。對於1200V以上高壓器件，可選用同係列TH512（±1500V）或TH513（±3000V），同係列產品操作界麵和測試邏輯一致，產線人員無需重新培訓。

部署節奏參考：建議采用"試點驗證→產線推廣→自動化升級"的分階段部署方式。先采購1台2通道配置進行2~4周對比驗證，確認數據一致性和穩定性後再批量采購並擴展通道，降低一次性投入風險。TH511支持後期通道擴展，企業可隨產能增長逐步升級，保護初期投資。

自動化集成參考：TH511的HANDLER接口定義可視化配置，2米延長線內置校準，SCPI/MODBUS協議可選，這些特性降低了自動化集成的開發難度。集成商無需額外開發長線纜校準算法，直接使用原廠延長線即可保證精度。建議在自動化方案設計階段邀請同惠技術團隊參與接口對接調試，縮短集成周期。

質量體係適配參考：對於需要通過IATF16949、ISO9001等質量體係審核的企業，TH511支持測試數據通過LAN自動上傳MES係統，配合器件序列號實現數據追溯，可直接滿足質量體係對測試數據可追溯性的要求。建議在設備部署時同步規劃MES接口對接，避免後期改造。

成本效益參考：本案例中，TH511方案相比進口高端C-V91香蕉视频导航，采購成本顯著降低，同時本地化服務縮短了售後響應時間和備件周期。相比傳統LCR表+手動換線方案，雖然單台設備采購成本更高，但測試效率提升數十倍、人力成本下降、誤判和客訴減少，整體投資回報周期可控，企業可在產能擴張中快速收回投資。

七、案例整體總結

本案例實錄了某功率半導體製造企業SiCMOSFET產線從傳統LCR表手動換線測試，升級為同惠TH511半導體C-V特性91香蕉视频导航自動化測試的完整過程。

項目實施前，該企業麵臨測試效率低（單顆3~5分鍾）、數據一致性差（重複偏差5%~15%）、誤判率高（接觸不良和損壞件誤判）、設備維護複雜、數據追溯困難等多重痛點，測試工位已成為產線產能瓶頸。

引入同惠TH511半導體C-V特性91香蕉视频导航後，憑借四參數同步測量、CrssPlus算法、四端接觸檢查、OP_SH通斷測試、2~6通道靈活擴展、高壓擊穿保護、豐富通信接口等核心技術能力，配合分階段部署和自動化集成，企業實現了單顆測試時間壓縮至秒級、單工位日產能提升至萬顆級、重複測試偏差降至2%以內、接觸不良誤判率降至0.1%以下、損壞件誤判流出消除、測試數據全自動追溯的顯著改善，徹底解決了產線測試瓶頸，提升了產品質量管控水平和客戶審核合規能力。

本案例的落地經驗表明，對於中低壓功率器件的C-V特性出廠分選，TH511提供了一套性能匹配、成本可控、維護方便、易於自動化集成的專業方案。其分階段部署、通道可擴展、同係列電壓等級全覆蓋的產品策略，使企業能夠根據自身產能和器件類型靈活選型，降低投資風險。對於正在麵臨功率器件測試效率和質量挑戰的同行業企業，本案例提供了一條可參考、可複製的產線升級路徑。
