本案例介紹Gossen Metrawatt M244B METRAHIT CAL PACK校準套裝在生物製藥企業過程儀表現場校準中的落地應用，涵蓋項目背景、痛點分析、設備部署及應用效果，為化工製藥行業儀表計量校準提供可複製的實戰參考方案。

案例項目背景與所屬行業

本案例落地於國內一家專注於生物製劑研發與生產的中型製藥企業，其生產車間覆蓋發酵、純化、製劑灌裝等核心工藝環節，全廠部署有超過 300 台套過程檢測儀表，包括溫度變送器、壓力變送器、流量傳感器、pH 電極及各類模擬量控製閥門。

按照《藥品生產質量管理規範》（GMP）要求，製藥生產過程中所有影響產品質量的檢測儀表必須定期進行校準，確保測量數據準確可靠並具備完整的追溯記錄。該企業原有校準工作主要依賴實驗室台式校準設備與多款單一功能手持儀表配合完成，每月需完成約 60 台次現場儀表校準，覆蓋生產區、公用工程區及質檢實驗室三大區域。

隨著企業產能擴張與新版 GMP 認證周期臨近，現場校準工作量逐年增長，原有檢測方式在便攜性、檢測效率與數據規範性方麵逐漸顯現瓶頸。在此背景下，企業設備計量部門啟動現場校準工具升級項目，經過多輪技術評估與樣機測試，最終選用Gossen Metrawatt M244B METRAHIT CAL PACK校準套裝作為現場儀表校準的核心工具。

客戶原有檢測方式及存在痛點

原有校準作業模式

該企業此前采用 "實驗室基準 + 現場手持表" 的組合模式開展校準工作：實驗室配備台式多功能校準器作為計量基準，現場則使用普通萬用表與信號發生器配合完成點位校驗。對於溫度、壓力等參數儀表，需先在實驗室校準傳感器部分，再到現場對接變送器輸出回路進行二次核驗。

核心痛點分析

設備分散，現場攜帶負擔大 現場校準需同時攜帶信號發生器、高精度萬用表、熱電偶模擬箱、測試線組及記錄表單等多件物品，單次出發需配備兩個工具箱包，兩名技術人員配合作業。在生產車間多層布局、管廊空間狹窄的場景下，設備轉運與現場擺放效率較低。

單台儀表校準耗時長 以一台常規 4-20mA 溫度變送器校準為例，原有流程需先由一台設備模擬熱電阻信號輸入，另一台設備測量輸出電流，人工記錄 5 個校準點數據後再進行誤差計算。單台儀表平均校準時間約 18 分鍾，遇到多點位巡檢時單日完成量不足 12 台，難以滿足月度校準計劃進度要求。

數據記錄規範性不足 原有作業采用人工紙筆記錄方式，現場讀數後手動填寫校準記錄表，返回辦公室再錄入電子台賬。過程中易出現讀數偏差、記錄筆誤等問題，且數據追溯需翻閱紙質存檔，不符合 GMP 對電子記錄與快速審計追蹤的管理趨勢。

小信號測量精度難以保障 普通手持萬用表在毫伏級小信號與低阻值測量場景下分辨率不足，對於熱電偶型溫度儀表的零點校準與小量程校驗，測量誤差波動較大，需反複多次取值取平均，進一步降低了作業效率。

選用Gossen Metrawatt M244B METRAHIT CAL PACK校準套裝的適配依據

經過對市場上多款主流手持校準設備的技術對比與現場實測，企業最終確定Gossen Metrawatt M244B METRAHIT CAL PACK校準套裝為首選方案，核心適配依據如下：

1. 一體化套裝設計，覆蓋現場校準全需求

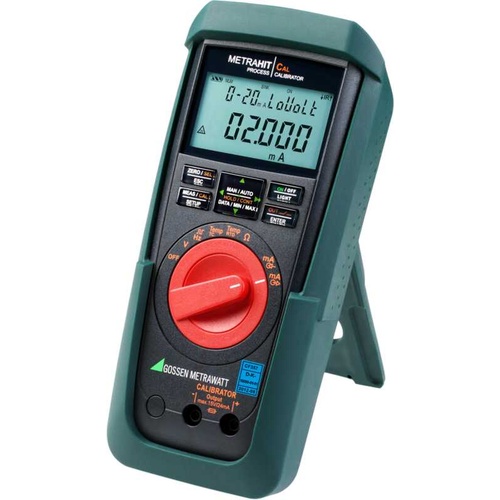

M244B 采用校準儀與萬用表組合套裝形式，內置 METRAHIT CAL 多功能校準器與 METRAHIT AM XTRA 高精度數字萬用表，兩台設備收納於同一硬質便攜箱內，整套重量控製在合理範圍，單人即可攜帶完成全部現場校準作業。校準端負責模擬輸出各類標準信號，萬用表端負責精準測量回路反饋，一套設備覆蓋信號發生與精度驗證兩個環節，無需額外搭配其他儀表。

2. 全類型信號覆蓋，適配製藥行業主流儀表

Gossen Metrawatt M244B METRAHIT CAL PACK 校準套裝支持直流電壓、毫伏電壓、直流電流、電阻等多種電信號的模擬輸出，同時內置 Pt100/Pt1000、Ni100/Ni1000 等熱電阻分度表以及 J、K、T、E、S、R、B、N 等多種熱電偶類型，可直接模擬溫度傳感器信號。對於製藥車間常見的 4-20mA 兩線製變送器，設備具備 mA Sink 功能，可直接模擬變送器負載特性，完整覆蓋溫度、壓力、流量、液位等各類過程儀表的校準需求。

3. 測量精度滿足計量溯源要求

套裝內萬用表直流電壓基本精度可達 0.05%，具備 12000 計數顯示分辨率，支持真有效值交流測量，小信號測量穩定性優異。兩台設備出廠均附帶 DAkkS 校準證書，計量溯源鏈條清晰，可直接納入企業計量器具管理台賬，滿足 GMP 對校準設備的資質要求。

4. 數據記錄與接口能力適配數字化管理

METRAHIT AM XTRA 萬用表內置數據存儲功能，可保存約 15000 條測量記錄，並支持通過紅外接口與 PC 端通訊，配合專用軟件可直接生成校準數據報表。這一特性解決了企業原有手工記錄的規範性問題，為後續電子校準記錄係統對接預留了技術空間。

5. 工業級防護適配車間現場環境

設備均配備橡膠保護套，按鍵與旋鈕布局適應戴手套操作，防塵防濺結構設計可應對製藥車間潔淨區與公用工程區的不同環境條件。電池供電模式支持長時間現場作業，避免了車間內電源插座分布不均的限製。

現場設備部署與測試流程

設備部署情況

項目共配置兩套Gossen Metrawatt M244B METRAHIT CAL PACK校準套裝，分別由生產區域計量組與公用工程計量組使用。每套設備建立獨立的計量台賬，納入企業年度計量校準計劃，定期送上級計量機構進行溯源檢定。設備存放於專用計量工具室，使用前需檢查電池電量與校準有效期標簽，使用後及時清潔並歸位收納。

標準校準作業流程

以兩線製溫度變送器現場校準為例，標準化作業流程如下：

前期準備：確認待校準儀表位號與量程範圍，準備對應測試線與溫度傳感器接頭，在 M244B 校準儀上選擇對應熱電阻或熱電偶分度號，設置校準點位（通常選取 0%、25%、50%、75%、100% 五個量程點）。

回路連接：將Gossen Metrawatt M244B METRAHIT CAL PACK校準套裝中的校準儀按正負極接入變送器輸入端，萬用表串入 4-20mA 輸出回路，確認接線無誤後開啟回路供電。

上行校準（五點遞增）：從量程下限開始，依次輸出五個標準校準點信號，待輸出穩定後，用套裝內萬用表讀取對應電流值，每點數據自動保存至萬用表內存。對於關鍵儀表，增加正反行程校驗以評估回程誤差。

下行校準（五點遞減）：從量程上限反向遞減輸出，重複五個校準點測量，記錄回差數據。過程中可使用設備內置的斜坡功能，連續觀察變送器輸出線性度，快速定位非線性偏差區段。

數據導出與處理：單台儀表校準完成後，將萬用表存儲數據通過接口導出至校準管理軟件，係統自動計算基本誤差、回差與線性度指標，生成原始校準記錄。若誤差超出允許範圍，則對變送器進行調整後重新校準。

標識與歸檔：校準合格儀表粘貼有效期標識，電子記錄歸入對應儀表台賬，紙質校準證書經質量部門審核後存檔，確保數據可追溯。

典型應用場景覆蓋

溫度類：Pt100 熱電阻變送器、K 型熱電偶變送器、雙金屬溫度計電接點校驗

壓力類：擴散矽壓力變送器、差壓變送器、壓力開關動作點校驗

電信號類：4-20mA 電流回路校驗、0-10V 電壓信號校驗、閥門定位器信號校驗

其他：頻率型流量變送器模擬、回路導通測試、電源電壓質量檢測

應用效果、檢測效率與數據提升

校準效率提升數據

項目投入使用三個月後，企業計量部門對應用效果進行了統計評估，關鍵數據如下表所示：

核心應用成效

作業效率大幅提升 得益於Gossen Metrawatt M244B METRAHIT CAL PACK校準套裝的一體化設計與內置分度表功能，技術人員無需頻繁更換設備與查表換算，單台儀表校準時間縮短近一半。月度校準計劃完成周期從 22 天壓縮至 12 天，有效緩解了計量人員配置緊張的壓力。

數據質量與規範性顯著改善 電子自動記錄取代人工手寫後，記錄筆誤與讀數誤差基本消除，數據複現性明顯提升。所有校準數據可按儀表位號快速檢索，質量審計時調取記錄的響應時間從原來的數小時縮短至分鍾級，更好地滿足了 GMP 質量管理體係的審查要求。

現場作業適應性增強 單箱便攜的配置使單人即可完成常規巡檢校準，在車間停產窗口期的集中校準作業中，人員調度靈活性顯著提升。設備電池續航可滿足全天 8 小時現場作業，潔淨區與非潔淨區均可直接使用，無需額外的環境適配措施。

校準覆蓋範圍拓展 原有設備難以覆蓋的熱電偶毫伏級小信號校準、頻率型流量計模擬校驗等場景，通過 M244B 均可直接完成，企業減少了部分儀表外送校準的頻次，相關外委校準費用同比下降約 30%。

同行業項目複製參考價值

本案例中Gossen Metrawatt M244B METRAHIT CAL PACK校準套裝的應用模式，對化工、製藥、食品飲料等流程工業具有普遍的複製參考價值，核心可遷移經驗包括：

適用場景界定

適用於具備一定規模過程儀表資產、有定期現場校準需求、對計量數據追溯有明確合規要求的生產型企業。尤其對於多車間、多層級布局的廠區，手持便攜型校準套裝的優勢比台式設備更為突出。

選型決策要點

企業在同類設備選型時，建議重點關注三個維度：一是信號覆蓋範圍是否匹配本廠儀表類型，優先選擇內置多種熱電阻、熱電偶分度表的機型，減少現場換算工作量；二是測量精度等級是否滿足企業計量溯源體係要求，優先選擇附帶權威校準證書的產品；三是數據接口與軟件生態是否能對接現有設備管理係統，避免形成數據孤島。

部署落地建議

建議按區域或按工藝片區配置校準套裝，而非集中存放，以縮短設備轉運距離。同步建立標準化校準作業指導書，明確不同類型儀表的校準點位、接線方式與合格判定標準，確保不同操作人員的校準結果一致性。對於已建立設備管理係統的企業，可規劃數據接口對接，實現校準記錄自動歸檔。

投入產出評估參考

從本案例實際運行數據看，對於年校準量在 500 台次以上的企業，通過效率提升與外委費用節省，設備投入通常可在 1.5 至 2 年內收回成本。同時計量數據質量的提升對合規風險的降低，也是不可忽視的隱性收益。

案例整體總結

本項目通過引入Gossen Metrawatt M244B METRAHIT CAL PACK校準套裝，有效解決了製藥企業現場過程儀表校準中設備分散、效率偏低、數據記錄不規範等實際問題。套裝一體化的設計思路將信號模擬與精密測量功能整合為一套便攜解決方案，既提升了現場作業效率，也保障了校準數據的準確性與可追溯性，更好地適配了 GMP 質量管理體係的要求。

從應用效果看，M244B 在製藥行業的溫度、壓力、流量等主流過程儀表校準中表現穩定，操作邏輯符合工業現場使用習慣，設備可靠性與計量精度均達到預期。對於麵臨類似現場校準痛點的流程工業企業，該類多功能校準套裝是提升計量管理水平、降低校準作業成本的可行技術路徑。

隨著企業數字化轉型的推進，後續可進一步探索校準數據與設備全生命周期管理係統的深度融合，實現校準計劃自動觸發、數據自動歸集、趨勢自動分析的閉環管理，持續挖掘計量設備的數據價值。
