柯尼卡美能達CS-3000係列分光輻射亮度計原廠配件與選件配置指南，涵蓋標配配件、ND濾鏡、近攝鏡頭、照度轉接器、白色校準板等可選配件的作用、適用場景與兼容性說明，助您合理選購配件。

一、配件配置的重要性

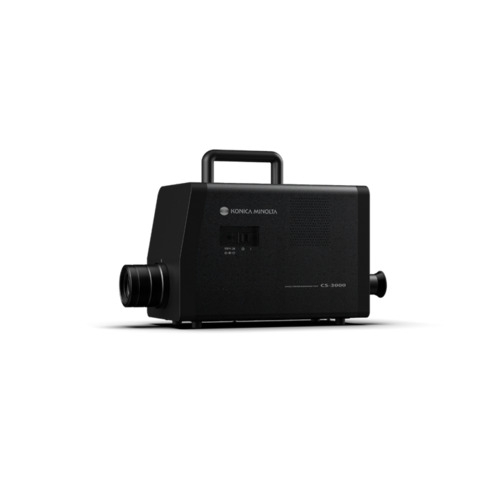

柯尼卡美能達CS-3000係列分光輻射亮度計（含CS-3000HDR、CS-3000、CS-2000Plus三款機型）是麵向顯示麵板、光源、汽車內飾等領域的高精度分光測量設備。儀器本體已具備從超低亮度到高亮度的寬動態範圍測量能力，但在實際工作中，不同的測量對象和應用場景往往需要搭配對應的配件才能完成精準測量。

合理配置配件的意義體現在三個方麵：第一，擴展測量能力，例如通過照度轉接器將亮度測量延伸為照度測量，通過近攝鏡頭實現微小目標的測量；第二，保障測量精度，ND濾鏡、近攝鏡頭等光學配件均附帶獨立的校準數據，需在軟件中正確設置後才能獲得經過透過率補正的測量結果；第三，提升使用便利性與設備安全性，三腳架、雲台、保管箱等輔助配件讓現場測量和設備搬運更加穩妥。

本指南基於柯尼卡美能達原廠配件目錄編寫，逐一說明CS-3000係列各配件的功能、適用場景與搭配原則，幫助用戶根據自身需求選購合適的配件組合。

二、標準標配配件清單與作用說明

CS-3000係列分光輻射亮度計出廠時附帶以下標準配件，用戶開箱即可進行基礎測量工作：

標配配件使用要點：

AC適配器為室內專用設計，請勿在室外環境使用；儀器及適配器均為EMCClassB設備。

USB纜線是與電腦通訊的主要方式，使用CS-S30軟件控製儀器時建議使用USB連接。

對焦固定螺絲在需要調整焦距時應先鬆開，調整完畢後再用手擰緊；切勿使用工具過度擰緊，以免損壞螺絲。運輸或放入保管箱時，應將螺絲調整至不觸碰包裝材料的位置或取下。

CS-S30軟件為標配軟件，用戶可通過柯尼卡美能達官方網站免費下載，支持Windows和macOS係統。

三、可選配件與選件介紹

CS-3000係列提供豐富的可選配件，按功能可分為光學測量類、校準類、安裝支撐類和通訊連接類四大類別。

3.1光學測量類配件

（1）ND濾鏡（減光濾鏡）

ND濾鏡安裝在物鏡前端使用，用於擴展高亮度測量範圍。兩款濾鏡均附帶獨立的校準數據（透過率補正係數），安裝後需在CS-S30軟件中選擇對應的濾鏡類型，儀器才能自動進行透過率補正。用戶也可選購ND濾鏡用校準證書，滿足計量溯源需求。

以CS-3000設置為1°測量角為例，安裝CS-A40後測量範圍可擴展至0.005~50,000cd/m²。儀器本身已內置ND濾鏡，可根據目標亮度自動切換；當內置ND濾鏡仍不足以覆蓋目標亮度時，才需要加裝外部ND濾鏡。

（2）目鏡ND濾鏡

目鏡ND濾鏡安裝在取景器前端，僅用於保護操作者眼睛，不參與測量光路，不影響測量結果。測量高亮度目標時務必安裝。CS-3000HDR用戶建議選用CS-A39高亮度專用型。

（3）近攝鏡頭

近攝鏡頭CS-A42附帶校準數據，安裝在物鏡前端使用，用於小目標的近距離測量。安裝後需在軟件中設置近攝鏡頭類型以進行透過率補正。近攝鏡頭不可與ND濾鏡或照度轉接器同時使用。

（4）照度轉接器

照度轉接器CS-A43安裝在物鏡前端，與儀器成套校準後提供。安裝並在軟件中選擇照度轉接器後，可以光譜波長寬度5nm以下、相當於JISC1609-1:2006一般型AA級照度計的精度進行分光輻射照度測量。使用時需將調焦環焦距設為無限遠（∞）。照度轉接器不可與近攝鏡頭或ND濾鏡同時使用。

（5）CCD攝像頭安裝適配器

CS-A36適配器旋接在取景器單元上，用於連接C接口（Cmount）工業相機（相機需用戶自行采購）。適用於需要對測量區域進行拍照記錄或遠程觀察的場景。

3.2校準類配件

白色校準板

白色校準板CS-A5用於物體顏色測量時的校準基準。三種類型的區別在於是否附帶校準數據和校準證書，用戶可根據測量精度要求和計量管理需要選擇。

3.3安裝支撐類配件

安裝注意事項：儀器底部三腳架螺孔為3/8英寸規格（深度10.5mm），不支持1/4英寸螺絲；另有M5ISO螺孔（深度6.5mm）用於安裝到定製夾具。使用時需確認三腳架或夾具的螺絲規格匹配。

3.4通訊連接類配件

儀器同時配備USB和RS-232C兩種通訊接口。USB連接使用標配的CS-A32纜線即可；當需要長距離連接或接入自動化係統的RS-232C接口時，可選購IF-A37或IF-A38。RS-232C接口還支持向外部設備供電（DC6V），可配合RS-232CBluetooth轉換接頭實現無線連接。

四、不同應用場景的配件搭配方案

根據CS-3000係列常見的應用領域，以下提供典型的配件搭配建議：

場景一：顯示麵板研發與品質檢測（實驗室常規使用）

必配：儀器本體+標配配件（AC適配器、USB纜線、CS-S30軟件）

建議選配：三腳架CS-A3+雲台CS-A4（穩定支撐，長時間測量）

按需選配：近攝鏡頭CS-A42（測量小尺寸像素區域）、目鏡ND濾鏡CS-A1（高亮度麵板測量時保護眼睛）

場景二：高亮度光源與投影測量

必配：儀器本體+標配配件

建議選配：ND濾鏡CS-A40（1/10）和/或CS-A41（1/100）（擴展高亮度測量範圍）

建議選配：目鏡ND濾鏡（CS-3000HDR用戶選CS-A39，其他機型選CS-A1）

按需選配：ND濾鏡用校準證書（滿足計量溯源要求）

場景三：照度與環境光測量

必配：儀器本體+標配配件+照度轉接器CS-A43

說明：安裝CS-A43後儀器可作為高精度分光輻射照度計使用，適用於照明環境評估、光源照度測試等場景。使用時焦距設為無限遠。

五、配件選購注意事項與兼容性說明

5.1光學配件互斥規則（重要）

CS-3000係列的物鏡前端光學配件——ND濾鏡（CS-A40/CS-A41）、近攝鏡頭（CS-A42）、照度轉接器（CS-A43）三者隻能同時安裝其中任意一個，不可組合使用。

具體互斥關係如下：

近攝鏡頭不可與ND濾鏡同時使用

近攝鏡頭不可與照度轉接器同時使用

ND濾鏡不可與照度轉接器同時使用

原因在於三者均安裝在同一物鏡濾鏡螺口（直徑Φ52mm）上，且各自的光路校正係數不同，疊加使用會導致測量結果失真。用戶在選購時應根據主要測量需求選擇對應的光學配件，如有多種測量需求可分別采購、按需更換。

5.2配件校準係數設置

安裝ND濾鏡、近攝鏡頭或照度轉接器後，必須在CS-S30軟件中選擇對應的配件類型，儀器才能使用該配件附帶的校準係數進行透過率補正。如果設置了錯誤的配件類型或未設置，將無法獲得正確的測量結果。

配件類型設置後，即使關閉儀器電源也會被記憶。拆下配件後，應將配件設置改回"OFF"。

5.3機型適配說明

CS-3000係列三款機型（CS-3000HDR、CS-3000、CS-2000Plus）的配件接口完全兼容，所有可選配件均可通用於三款機型。唯一需要注意的是：

目鏡ND濾鏡：CS-3000HDR的高亮度測量範圍是CS-3000/CS-2000Plus的20倍，建議CS-3000HDR用戶選用高亮度專用的CS-A39，CS-3000和CS-2000Plus用戶可選用CS-A1。

校準證書：CS-3000HDR和CS-3000隨附3點校準證書，CS-2000Plus隨附2點校準證書。

5.4三腳架安裝規格

三腳架螺孔：3/8英寸，深度10.5mm（不支持1/4英寸螺絲）

夾具安裝螺孔：M5ISO螺紋，深度6.5mm

濾鏡螺口直徑：Φ52mm

選購第三方三腳架或夾具時需確認螺絲規格匹配，避免強行安裝損壞螺孔。

5.5配件保養與存放

所有光學配件（ND濾鏡、近攝鏡頭、照度轉接器、白色校準板）的表麵應保持清潔，灰塵、指紋或擦拭殘留會影響測量精度。

清潔時使用柔軟的幹布或鏡頭清潔紙輕輕擦拭，切勿使用汽油、稀釋劑等有機溶劑。

長期不使用時，應將配件放入保管箱或幹燥環境中保存，避免高溫高濕。

儀器保管溫濕度範圍：0~35℃，相對濕度80%以下（30℃時），不結露。

六、配件配置速查表

表1：CS-3000係列配件總覽速查表

表2：按測量需求快速選型表

七、配件常見疑問解答

Q1：CS-3000係列的配件可以和CS-2000係列通用嗎？

CS-3000係列在設計上保持了與傳統CS-2000係列的數據兼容性，配件接口規格（濾鏡螺口Φ52mm、三腳架3/8英寸等）一致。但建議優先選用為CS-3000係列列明的配件型號，以確保校準數據和軟件設置的完全匹配。

Q2：ND濾鏡和儀器內置的ND濾鏡有什麽區別？需要同時使用嗎？

儀器內部已內置ND濾鏡，可根據目標亮度自動切換（AUTO模式）或手動設置。外部ND濾鏡（CS-A40/CS-A41）用於測量超出內置ND濾鏡能力範圍的更高亮度目標。安裝外部ND濾鏡後，儀器會同時考慮內置和外部ND濾鏡的總減光量，用戶隻需在軟件中選擇外部濾鏡類型即可，無需手動關閉內置ND濾鏡。

Q3：購買ND濾鏡時需要同時買校準證書嗎？

ND濾鏡本身已附帶校準數據（透過率補正係數），可直接使用。校準證書是額外的計量溯源文件，適用於企業質量管理體係要求、實驗室認證（如CNAS）或需要向客戶提供測量數據溯源證明的場景。普通研發使用可不購買校準證書。

Q4：近攝鏡頭CS-A42能測量多小的目標？

近攝鏡頭的最小測量直徑取決於儀器型號和測量角度設置。CS-3000HDR和CS-3000支持1°/0.2°/0.1°電動測量角切換，配合近攝鏡頭可實現更小直徑的測量。具體最小測量直徑請參考對應機型的規格書或谘詢銷售技術人員。

Q5：白色校準板的三種類型怎麽選？

無數據型：價格較低，用戶需自行使用其他標準光源標定後使用，適合有自校準能力的實驗室。

有數據型：附帶原廠校準數據，可直接輸入軟件使用，適合大多數常規測量場景。

帶數據與校準證書型：在有數據型基礎上增加校準證書，滿足計量溯源和質量管理體係要求，適合認證實驗室和品質檢測部門。

Q6：保管箱CS-A30可以帶上飛機或用於快遞運輸嗎？

CS-A30是保管箱，設計用於實驗室內部收納和近距離搬運，不具備長途運輸的防震緩衝能力。航空托運或快遞運輸時應使用原廠出廠包裝箱（內部有定製緩衝材料）或專業儀器運輸箱，避免震動損壞光學部件。

Q7：RS-232C纜線和USB纜線可以同時連接使用嗎？

儀器配備USB和RS-232C兩個獨立通訊接口，可以同時物理連接，但同一時間隻能通過一個接口進行通訊控製。使用CS-S30軟件控製時建議使用USB接口；RS-232C接口主要用於接入自動化係統或長距離通訊場景。

Q8：配件丟失或損壞後可以單獨購買嗎？

可以。所有標配配件和可選配件均支持單獨訂購，包括鏡頭蓋CS-A31、USB纜線CS-A32、AC適配器AC-A312G、對焦固定螺絲CS-A38等。歡迎技術交流，91香蕉视频污深圳91香蕉视频污電子科技專業工作人員為您一對一服務。
